قالب‌های سنبه و ماتریس | قلب تپنده صنعت پرسکاری

وقتی صحبت از پرسکاری فلزات می‌شود، اولین چیزی که به ذهن می‌رسد قالب سنبه و ماتریس است. این قالب‌ها ابزارهای اصلی در فرآیند پرسکاری محسوب می‌شوند و وظیفه شکل‌دهی، برش یا سوراخ‌کاری ورق‌های فلزی را بر عهده دارند. دقت و کیفیت قطعات تولیدی در پرسکاری تا حد زیادی به طراحی و ساخت قالب سنبه و ماتریس بستگی دارد. در این مقاله از وبلاگ گروه صنعتی پارس غدیر قم، به معرفی کامل این قالب‌ها، ساختار، انواع، کاربردها و اهمیت آن‌ها در صنایع مختلف می‌پردازیم.

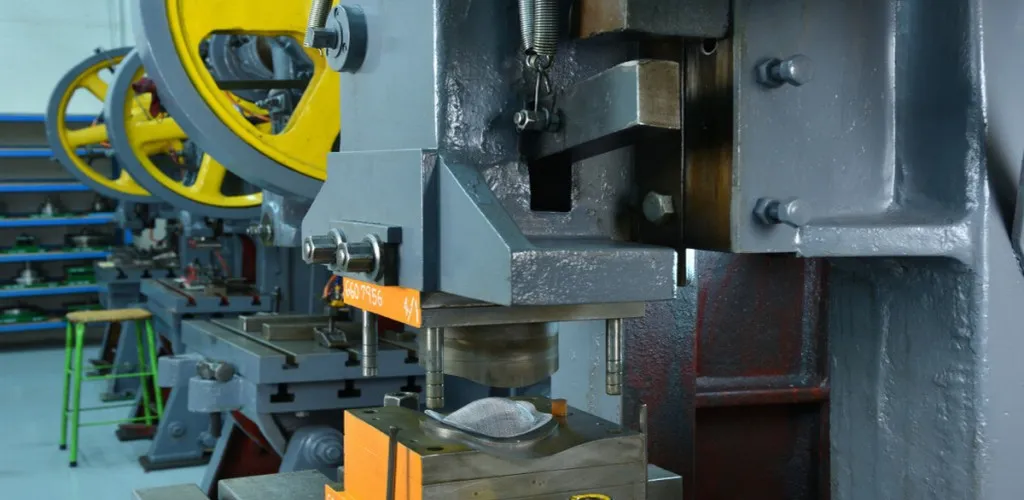

قالب سنبه و ماتریس چیست؟

قالب سنبه و ماتریس یک ابزار صنعتی است که از دو بخش اصلی تشکیل می‌شود:

• سنبه (Punch): قطعه‌ای فلزی که نیروی دستگاه پرس را مستقیماً به ورق منتقل می‌کند.

• ماتریس (Die): بخش پایینی قالب که نقش نگهدارنده و شکل‌دهنده را دارد.

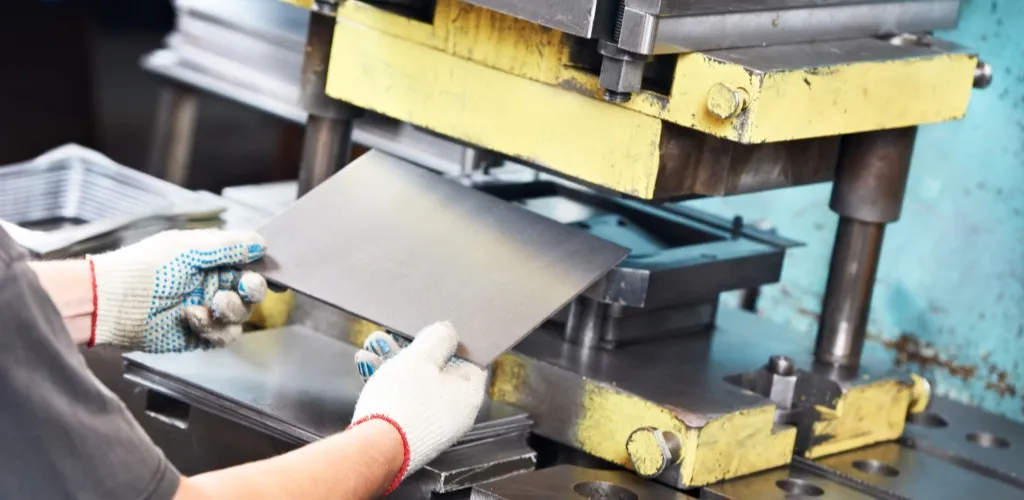

در واقع سنبه وارد ماتریس می‌شود و ورق فلزی بین این دو بخش تحت فشار قرار می‌گیرد تا عملیات مورد نظر (برش، سوراخ‌کاری، خم‌کاری و …) انجام شود.

ساختار کلی قالب‌های سنبه و ماتریس

یک قالب سنبه و ماتریس معمولاً از اجزای زیر تشکیل می‌شود:

• سنبه: قطعه متحرک که وارد ورق می‌شود.

• ماتریس: بخش ثابت که سنبه درون آن حرکت می‌کند.

• صفحات راهنما: برای هدایت دقیق سنبه و جلوگیری از لقی.

• بوش‌ها و ستون‌ها: جهت حرکت روان و دقیق قالب.

• سیستم پران: برای خارج کردن قطعه یا ضایعات از قالب.

انواع عملیات قابل انجام با قالب سنبه و ماتریس

این قالب‌ها قابلیت انجام عملیات‌های مختلفی را دارند:

• برش (Blanking): جدا کردن قطعه از ورق اصلی.

• سوراخ‌کاری (Piercing): ایجاد سوراخ در ورق.

• خم‌کاری (Bending): ایجاد زاویه یا خم در ورق.

• کششی (Drawing): تبدیل ورق تخت به قطعه سه‌بعدی مانند قوطی.

• لبه‌زنی و فرم‌دهی: اصلاح یا شکل‌دهی نهایی قطعه.

انواع قالب‌های سنبه و ماتریس

قالب‌های سنبه و ماتریس بر اساس نوع عملکرد به دسته‌های مختلف تقسیم می‌شوند:

۱. قالب‌های ساده

در هر بار بسته شدن پرس، فقط یک عملیات روی ورق انجام می‌دهند (مثلاً فقط سوراخ‌کاری یا فقط برش).

۲. قالب‌های مرکب

در یک حرکت پرس، چند عملیات هم‌زمان انجام می‌شود. مثلاً برش و سوراخ‌کاری همزمان.

۳. قالب‌های پیشرونده (Progressive Dies)

ورق به صورت نواری وارد قالب می‌شود و در هر ایستگاه بخشی از عملیات انجام می‌گیرد تا در نهایت قطعه کامل شود. این نوع قالب‌ها بسیار اقتصادی و پرکاربرد هستند.

۴. قالب‌های ترانسفری

ورق یا قطعه توسط مکانیزم‌های انتقال‌دهنده بین ایستگاه‌های مختلف قالب جابه‌جا می‌شود و عملیات‌های متوالی روی آن صورت می‌گیرد.

مزایا و معایب استفاده از قالب سنبه و ماتریس

مزایا

• دقت بالا در ابعاد و شکل قطعات

• سرعت بالای تولید

• امکان تولید انبوه با هزینه پایین

• قابلیت انجام عملیات پیچیده روی ورق‌ها

معایب

• هزینه اولیه بالای طراحی و ساخت قالب

• نیاز به زمان برای طراحی و تست اولیه

• فرسایش و سایش قالب در تیراژ بالا

مواد مورد استفاده در ساخت قالب سنبه و ماتریس

برای افزایش عمر و مقاومت قالب‌ها از فولادهای خاص و آلیاژهای مقاوم به سایش استفاده می‌شود:

• فولاد ابزار سردکار (مانند D2 و O1)

• فولاد تندبر (HSS)

• کاربید تنگستن برای شرایط خاص

کاربردهای قالب سنبه و ماتریس در صنایع مختلف

• خودروسازی: تولید قطعات بدنه، درب‌ها، کاپوت، اجزای کوچک و بزرگ فلزی

• لوازم خانگی: ساخت قطعات یخچال، اجاق گاز، ماشین لباسشویی و …

• الکترونیک: تولید قاب‌ها و قطعات فلزی ریز

• صنایع بسته‌بندی: تولید قوطی‌ها، درب بطری‌ها و ظروف فلزی

• ماشین‌سازی: قطعات دقیق و مقاوم برای تجهیزات صنعتی

فرآیند طراحی و ساخت قالب سنبه و ماتریس

۱. طراحی قطعه: ابتدا قطعه مورد نظر طراحی سه‌بعدی می‌شود.
2. طراحی قالب: مسیر ورق، شکل سنبه و ماتریس، تعداد ایستگاه‌ها مشخص می‌شود.
3. انتخاب مواد قالب: بسته به نوع عملیات، فولاد ابزار مناسب انتخاب می‌گردد.
4. ماشین‌کاری: توسط دستگاه‌های CNC، اسپارک و سنگ‌زنی اجزای قالب ساخته می‌شوند.
5. مونتاژ و تست: قالب روی پرس نصب شده و قطعات آزمایشی تولید می‌شوند.
6. اصلاح و نهایی‌سازی: اشکالات احتمالی رفع می‌شود تا قالب آماده تولید انبوه شود.

نکات مهم در نگهداری قالب سنبه و ماتریس

• روانکاری منظم برای جلوگیری از سایش

• بازرسی دوره‌ای اجزای قالب

• تعویض قطعات فرسوده مانند سنبه یا بوش‌ها

• تنظیم دقیق پرس برای جلوگیری از ضربات اضافی

• تمیزکاری قالب پس از هر شیفت کاری

اهمیت قالب‌های سنبه و ماتریس در پرسکاری

کیفیت نهایی قطعات پرسکاری‌شده به دقت و طراحی قالب وابسته است. حتی بهترین دستگاه پرس هم بدون قالب استاندارد، نمی‌تواند قطعات دقیق و یکنواخت تولید کند. به همین دلیل، قالب‌های سنبه و ماتریس را می‌توان قلب تپنده پرسکاری نامید.

جمع‌بندی

قالب‌های سنبه و ماتریس یکی از حیاتی‌ترین ابزارها در صنایع فلزی هستند که امکان تولید سریع، دقیق و انبوه قطعات را فراهم می‌کنند. طراحی و ساخت اصولی این قالب‌ها نیازمند دانش مهندسی، تجربه عملی و تجهیزات پیشرفته است. با توجه به نقش کلیدی آن‌ها در پرسکاری، سرمایه‌گذاری روی طراحی و نگهداری قالب‌های باکیفیت، تضمین‌کننده موفقیت خطوط تولید خواهد بود.
